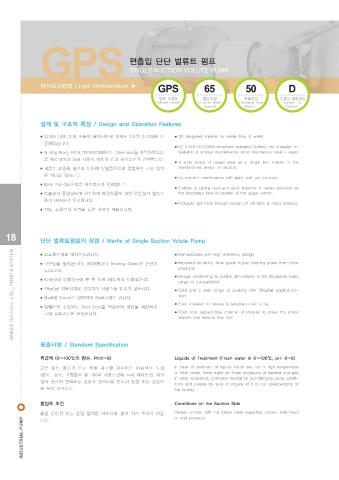

Page 18 - 2021 GRT- Catalog (9Model)

용도 및 적용분야┃Usages and Applications
GPS 편흡입 단단 벌류트 펌프 ● 일반산업용 및 급수 시설용 ● For general industrial & waterworks
● 맑은 액체용-청수 및 해수
● For clear liquids-fresh water & seawater
● 가정용수 공급용 및 빌딩 수처리용
● For household water supply & building water treatment
● For irrigation water & building water treatment
● 관개용수용 및 빌딩 수처리용
● 공기조화용 및 스프레이용(스프링쿨러용) ● For air conditioning & spray (sprinkler)
SINGLE SUCTION VOLUTE PUMP
GPS 65 50 D
형식표시방법┃Type Nomenclature ▶ ● 냉각 또는 가열 순환용 ● For cooling or heating & circulation
펌프 모델명 흡입구경 토출구경 임펠러 공칭외경
(Model Name) (Suction Bore) (Discharge Bore) (Impeiier Dia)
[65mm] [50mm] [250mm]

설계 및 구조적 특징 / Design and Operation Features 표준사양 / Standard Specification

● 임텔러 내의 물의 흐름이 용이하도록 설계된 3차원 임펠러를 사 ● 3D designed Impeller for easier flow of water. 흡입 전양정 허용치 / Limits of Suction Total Head 흡입 전양정 보정치 / Correction Value of Suction Total Head
용하였습니다.
● KS B7501 (ISO3069) dimension adopted Stuffing Box of easier in- 액의 용도 흡입 구경 흡입 전양정
보정치
온 도
● Stutting Box는 KS B 7501(ISO3069)의 Dimension을 채택하였으므 stallation & simpler maintenance when mechanical seal is used. (Temperature of Liquid) (Suction Diamter) (Suction Total Head) (Temperature) (Correction Value)
로 Mechanical Seal 사용시 장착이 쉽고 유지보수가 간편합니다. 50 ~ 80 mm -6m 이내 (within -6m)
● A wide range of usage area as a single item thanks to the 40℃이상 ~ 50℃미만 +1
● 제품의 표준화 설계로 인하여 단일품목으로 광범위한 사용 영역 standardized design of product. 0℃ ~ 40℃ 100 ~ 125 mm -5.5m 이내 (within -5.5m) (higher than) (less than)
을 지니고 있습니다. 50℃이상 ~ 60℃미만 +2
● Convenient maintenance with back pull-out structure.
● Back Pull-Out구조로 유지보수가 편리합니다. 임 펠 러 / Impeller 60℃이상 ~ 70℃미만 +3.5
● Stability of piping load and good balance in pump operation as
● 토출부가 중앙상부에 위치하여 배관하중에 대한 안전성과 펌프가 the discharge bore is located at the upper center. 70℃이상 ~ 80℃미만 +5
임펠러내의 유체 흐름을 균일하도록 하고, 임펠러로 부터 유출된
동시 Blance가 유지됩니다.
● Products optimized through design of vibration & noise analysis 물의 마찰, 와류등으로 인한 손실을 줄여 토출구로 안내 하도록 설 80℃이상 ~ 90℃미만 +7
● 진동, 소음분석 설계를 통한 최적의 제품입니다. 계되어 있습니다.
90℃이상 ~ 95℃미만 +9
Impeller is designed to make fluid flow uniform the inside and lead 95℃이상 ~ 100℃이하
water from it to discharge port with less loss due to friction, vortex (higher than) (lower than) +11
flow and so on.
18 단단 벌류트펌프의 장점 / Merits of Single Suction Volute Pump 표준 흡입 압력 허용치 / Limits of Standard Suction Pressure 19
GREEN TECH Co., LTD _ PUMP & SYSTEM ● KS규격의 외형치수에 준 한 설계 (광범위의 제품호환성) ● Design conforming to outline dimensions of KS Standards (wide 유체의 흐름이 난류 균일한 유체의 흐름 [10 - ] kgf/㎠ 이내어야 합니다. GREEN TECH Co., LTD _ PUMP & SYSTEM
● 고효율설계로 제작되었습니다.
● Manufactures with high efficiency design.
흡입 압력이 4kgf/㎠ 이하이면서
● Improved durability. (one grade higher bearing grade than other
● 내구성을 높였습니다. (타제품보다 Bearing Grade가 한단계
products)
펌프 체절 전양정
높습니다)
10
range of compatibility)
또한 흡입 압력이 순간적으로 변하지 않도록 하여야 합니다.
● 10kgf/㎠ 적용설계로 견고하며 사용가능 범위가 넓습니다.
● Solid and a wide range of usability with 10kgf/㎠ applied de-
상기조건을 벗어나는 경우에는 영업 또는 공장으로 문의하시기
sign.
바랍니다.
● Shaft에 Sleeve가 장착되어 Shaft수명이 깁니다.
■ 3차원 임펠러
■ 종래형
● Shaft installed on sleeve to lengthen shaft’s life.
Suction pressure should be lower than 4kgf/㎠ as well as within
● 임펠러의 수로부는 Shell Core를 적용하여 내면을 매끈하게
Fluid has a uniform flow
Fluid has a turbulence flow
[10 - Pump Churn Total Head/10] kgf/㎠. Also the suction pres-
● Shall core applied flow channel of Impeller to make the inside
하여 흐름손실을 줄였습니다.
■ 3D Impeller
■ Conventional Type
smooth and reduce flow loss.
sure should not be changed in a moment. In any case of
salespersons or the factory.
Also available of Semi-Open Type Impeller (in case all
made of stainless steel)
표준사양 / Standard Specification ✳ Semi-Open Type Impeller도 가능 (ALL스테인레스일경우) deviation from above conditions, please inquire of it to our
취급액 (0~100℃의 청수, Ph:6~8) Liquids of Treatment (Fresh water in 0~100℃, pH: 6~8)
적용규격 / Standard Application 선택 사양 / Option
고온 또는 청수가 아닌 액을 취급할 경우에는 이송액의 특성 In case of treatment of liquids which are not in high temperature
or fresh water, there might be those occasions of marked changes ● KS B 7501 (한국공업규격) ● 구조 변경 : 메커니컬 씰 / 베어링 오일 윤활 구조
(온도, 농도, 고형물의 유ㆍ무)과 사용조건에 따라 내마모성, 내식
in wear resistance, corrosion resistance according to using condi- ● ISO 2858 (국제표준화규격) ● 상대 플랜지
성이 현저히 변화되는 경우가 있으므로 반드시 영업 또는 공장으
tions and please be sure to inquire of it to our salespersons or ● JIS 8313 (일본공업규격) ● 접액부 재질 변경
로 문의 바랍니다. the factory.
단단 벌류펌프의 구조 및 성능은 위 규격에 준하여 제작되어 ● Change of structure : Mechanical seal / Bearing oil lubricat-
있습니다. ing structure
흡입측 조건 Conditions on the Suction Side
The structure and performance of Single Suction Volute Pump ● Companion flange
흡입 전양정 또는 압입 압력은 아래표와 같이 지켜 주시기 바랍 Please comply with the below table regarding suction total head are manufactured in compliance with above specifications. ● Changes of the material of liquid contacting parts
or inlet pressure.
INDUSTRIAL PUMP www.grtec.co.kr
니다.
