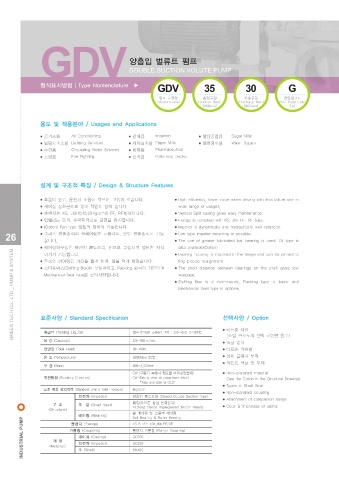

Page 26 - 2021 GRT- Catalog (9Model)

GDV 양흡입 벌류트 펌프

DOUBLE SUCTION VOLUTE PUMP

GDV 35 30 G
형식표시방법┃Type Nomenclature ▶
펌프 모델명 흡입구경 토출구경 전양정코드
(Model Name) (Suction Bore) (Discharge Bore) (Total Head Code)
[350mm] [300mm] [m] 200

용도 및 적용분야 / Usages and Applications 선정도 / Selection Chart

● 공기조화 Air Conditioning ● 관개용 Irrigation ● 설탕공업용 Sugar Mills 전 양 정 / Total Head(m)
60Hz 구경 400mm 이하
● 빌딩서비스용 Building Services ● 제지설비용 Paper Mills ● 일반정수용 Water Supply
(less than 60Hz Bore 400mm)
● 순환용 Circulating Water Systems ● 화학용 Pharmaceutical GDV 2015G GDV 2520G GDV 3025G GDV 3530G GDV 4035G
● 소방용 Fire Fighting ● 선박용 Ports and Docks 100 4P 4P 4P 4P 4P
90
80
GDV 2015F GDV 2520F GDV 3025F GDV 3530F GDV 4035F
70
4P 4P 4P 4P 4P
설계 및 구조적 특징 / Design & Structure Features 60
50
● 효율이 높고, 운전시 소음이 적으며, 고장이 적습니다. ● High efficiency, lower noise when driving with less failure rate in
● 케이싱 상하분리로 정비 작업이 용이 합니다. wide range of usages. GDV 2015E GDV 2520E GDV 3025E GDV 3530E GDV 4035E
40
● 플랜지는 KS, JIS(10,16,20Kg/cm2) FF, RF형식입니다. ● Vertical Split casing gives easy maintenance. 4P 4P 4P 4P 4P
● 임펠러는 동적, 수력학적으로 균형을 유지합니다. ● Flange is complied with KS. JIS-FF, RF type.
● (Option) Fan type 임펠러 장착이 가능합니다. ● Impeller is dynamically and hydraulically well valanced. 30
26 ● 그리스 윤활방식의 볼베어링을 사용하며, 오일 윤활방식도 가능 ● Fan type impeller mounting is possible. GDV 2015D GDV 2520D GDV 3025D GDV 3530D GDV 4035D 27
4P
4P
4P
4P
4P
● The use of grease-lubricated ball bearing is used, Oil type is
합니다.
also available(Option)
● 베어링하우징은 플랜지 붙임하고, 핀으로 고정시켜 정밀한 재심 ● Bearing housing is mounted in the flange and can be pinned to 20 GDV 2015C GDV 2520C GDV 3025C
GREEN TECH Co., LTD _ PUMP & SYSTEM 표준사양 / Standard Specification ● Stuffing Box is a non-cooled, Packing type is basic and 200 4 5 6 7 8 9 10 유 량 / Capacity(m /min) 30 GREEN TECH Co., LTD _ PUMP & SYSTEM
내기가 가능합니다.
fing precise realignment.
● 주축의 베어링간 거리를 짧게 하여, 휨을 적게 하였습니다.
● 스터핑박스(Stuffing Box)는 무냉각이고, Packing 방식이 기본이며
● The short distance between bearings on the shaft gives low
4P
4P
4P
Mechanical Seal type은 선택사양입니다.
warpage.
Mechanical Seal type is optional.
10
20
3
선택사양 / Option
60Hz 구경 500mm 이상
취급액 (Treating Liquids)
(조립 구조도의 선택 사양란 참고)
3.5~160 m/min
유 량 (Capacity) 청수 (Fresh water) PH : 5.8~6.8, 0~90℃ ● 비표준 재질 (more than 60Hz Bore 500mm) 전 양 정 / Total Head(m)
3
● 축봉 방식
전양정 (Total Head) 10~143m ● 비표준 커플링 GDV 5040G GDV 6050G GDV 7060G GDV 8070G GDV 9080G GDV 1090G
온 도 (Temperature) 최대(Max) 90℃ ● 상대 플랜지 부착 100 6P 6P 8P 8P 10P 12P
90
● 페인트 색상 및 두께
구 경 (Bore) 200~1,000mm 80
CW (구동기 측에서 펌프를 바라보았을때) ● Non-standard material 70 GDV 5040F GDV 6050F GDV 7060F GDV 8070F GDV 9080F GDV 1090F
회전방향 (Rotatory Direction) CW (Taking view of pump from driver) (See the Option in the Structural Drawing) 6P 6P 8P 8P 10P 12P
*Also available of CCW 60
● Types of Shaft Seal
표준 허용 압입압력 (Standard Limit of Inlet Pressure) 4kgf/cm 2
● Non-standard coupling
회전차 (Impeller) 양흡입 클로즈형 (Closed Double Suction Type) 50
● Attachment of companion flange
패킹(테프론 함침 탄화섬유)
구 조 축 봉 (Shaft Seal) ● Color & thickness of paints GDV 5040E GDV 6050E GDV 7060E GDV 8070E GDV 9080E NDV 1090E
(Structure) Packing (Teflon Impregnated Silicon Fibers) 40 6P 6P 8P 8P 10P 12P
볼 베어링 및 로울러 베어링
베어링 (Bearing) Ball Bearing & Roller Bearing 30
INDUSTRIAL PUMP (Material) 커플링 (Coupling) 플랜지 커플링 (Flange Coupling) GDV 5040D GDV 6050D GDV 7060D GDV 8070D GDV 9080D GDV 1090D www.grtec.co.kr
플랜지 (Flange)
KS B 1511 10K,16K,FF/RF
GC200
케이싱 (Casing)
8P
8P
12P
10P
6P
6P
재 질
회전차 (Impeller)
GC200
20
SM45C
축 (Shaft)
10
20 30 40 50 60 70 80 90 100 200
유 량 / Capacity(m /min)
3
