GVO 입형 배수 펌프 배수 펌프
입형

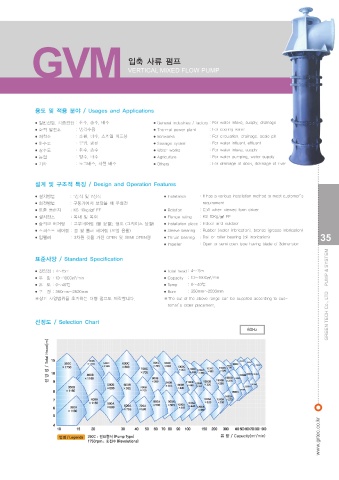

GVM 입축 사류 펌프
VERTICAL DRAIN PUMPTICAL DRAIN PUMP
VER
외형 치수도 / Outline Drawing VERTICAL MIXED FLOW PUMP
용도 및 적용 분야 / Usages and Applications
● 일반산업, 각종공장 : 취수, 송수, 배수 ● General industries / factory : For water intake, supply, drainage
● 화력 발전소 : 냉각수용 ● Thermal power plant : For cooling water
● 제철소 : 순환, 배수, 스케일 피트용 ● Ironworks : For circulation, drainage, scale pit
● 하수도 : 유입, 방류 ● Sewage system : For water influent, effluent
● 상수도 : 취수, 송수 ● Water works : For water intake, supply
● 농업 : 양수, 배수 ● Agriculture : For water pumping, water supply
● 기타 : 도크배수, 하천 배수 ● Others : For drainage of dock, drainage of river
설계 및 구조적 특징 / Design and Operation Features
● 설치방법 : 1상식 및 2상식 ● Installation : It has a various installation method to meet customer’s
● 회전방법 : 구동기에서 보았을 때 우회전 requirement
● 토출 플랜지 : KS 10kg/㎠ FF ● Rotation : C.W when viewed form driver
● 설치장소 : 옥내 및 옥외 ● Flange rating : KS 10Kg/㎠ FF
● 슬리브 베어링 : 고무베어링 (물 윤활), 청도 (그리이스 윤활) ● Installation place : Indoor and outdoor
● 스러스트 베어링 : 볼 및 롤러 베어링 (오일 윤활) ● Sleeve bearing : Rubber (water inbrication), bronze (grease inbrication)
65
34
64 ● 임펠러 : 3차원 깃을 가진 OPEN 및 SEMI OPEN형 ● Thrust bearing : Ball or roller bearing (oil inbrication) 35
● Impeller : Open or semi open type having blade of 3dimension
GREEN TECH Co., LTD _ PUMP & SYSTEM ● 전양정 : 4~15m ● Total head : 4~15m GREEN TECH Co., LTD _ PUMP & SYSTEM
표준사양 / Standard Specification
: 10~1000㎥/min
● 유 량 : 10~1000㎥/min
● Capacity
: 0~40℃
● 온 도 : 0~40℃
● Temp
: 350mm~2500mm
● Bore
● 구 경 : 350mm~2500mm
※상기 사양범위를 초과하는 대형 펌프도 제작합니다.
※ The out of the above range can be supplied according to cus-
tomer’s order placement.
선정도 / Selection Chart
60Hz
전 양 정 / Total Head(m) 15 ×1750 ×1160 ×1160 ×880 ×705 ×705 ×590 1000C 1100C 1200C 1350C 1500C 1650C 1800C 2000C 2200C 2500C
400C
800C
900C
600C
350C
500C
700C
×290
×505
×320
×350
10
×440 ×390
400B
×1160
800B
9
×270
1100B
×290
500B 600B ×590 900B 1000B ×440 1200B 1350B 1500B 1650B 1800B 2000B 2200B 2500B
×320
2500A
350B ×880 ×705 700B ×505 ×440 ×350 2200A
8 ×1160 ×705 1800A 2000A
1650A
7 400A 1350A 1500A ×270
900A
800A
×1160 500A ×590 ×505 1000A 1100A ×320 ×290
700A
600A
6 350A ×880 ×705 ×590 ×440 ×440 1200A
×1160 ×350
5 4
INDUSTRIAL PUMP 10 15 20 30 40 50 60 70 80 90 100 150 200 유 량 / Capacity(m /min) www.grtec.co.kr
400 500 600 700 800 1000
300
3
